三輥卷板機有機械式和液壓式：機械式三輥卷板機分為對稱和非對稱。可將金屬板材卷成圓形、弧形和一定范圍內的錐形工件。

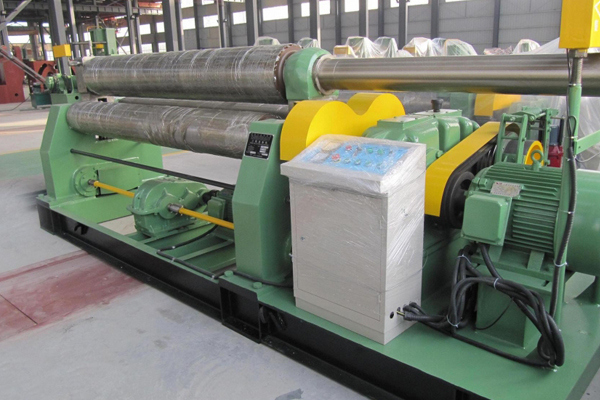

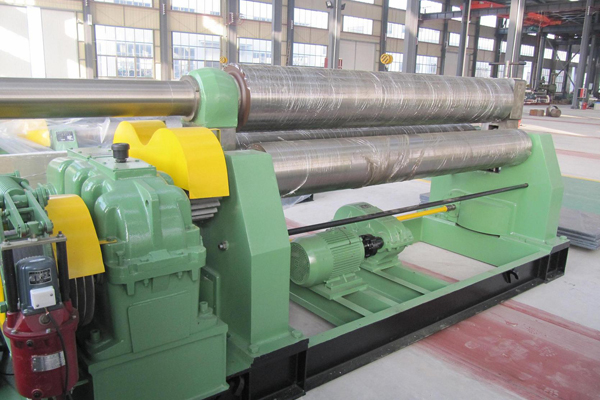

對稱式三輥卷板機性能特點：該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動獲得，兩下輥?zhàn)餍D(zhuǎn)運動，由電機帶動。通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。
該機缺點是板材端部需借助其它設備進行預彎。
|
|
W11-20x2000 |
|
Zui高 軋制厚度 |
20mm |
|
Zui高 軋制寬度 |
2000mm |
|
Zui小 滿載時的軋制直徑 |
700mm |
|
屈服極限 |
245MPa |
|
上輥直徑 |
280mm |
|
下輥直徑 |
250mm |
|
下羅拉之間的中心距離 |
360mm |
|
主電機功率 |
15KW |
|
變速馬達功率 |
5.5KW |
