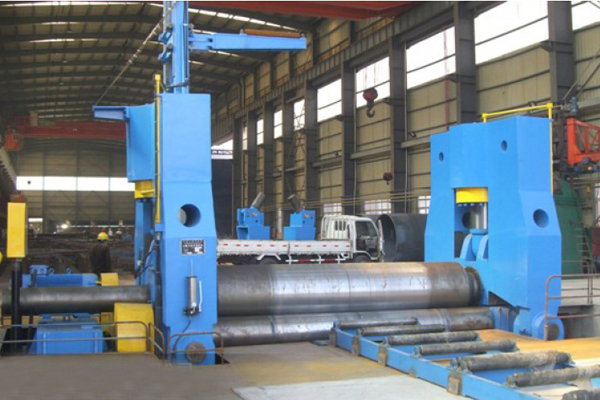

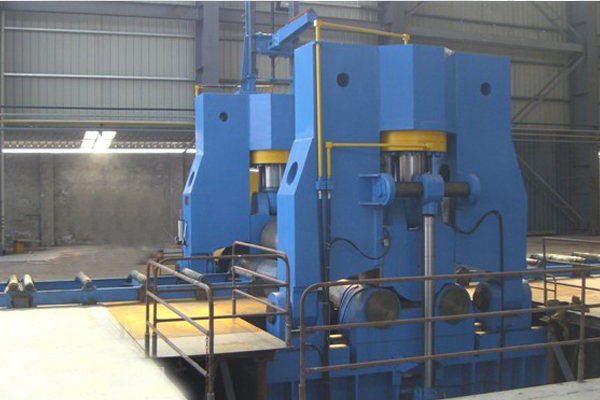

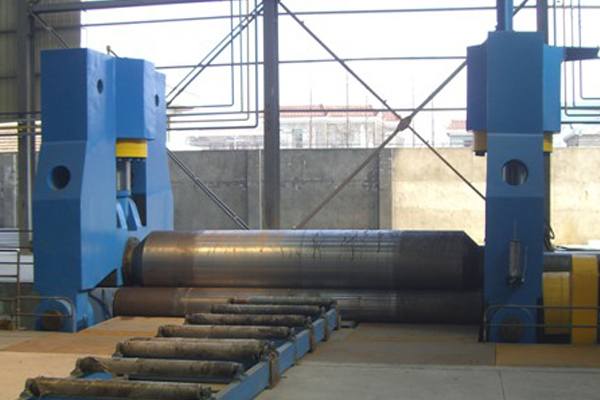

W11SNC-80x3000萬能式三輥卷板機
|
|
所屬分類： 萬能卷板機編 號： 1100000740規 格：詳細規格面議 型 號：詳細型號面議 產品價格： 面議 |
W11SNC萬能式三輥卷板機是一種雙夾板彎板機。 上輥為液壓驅動。 上輥可水平和垂直調節，兩個下輥是固定的。 所有合金鋼輥均經過感應淬火和熱處理。 經過感應淬火處理后，所有的輥都將被研磨和拋光。
▲電子并行控制系統
▲壓路機同步和平衡控制完全電子控制
▲上羅拉液壓驅動，可垂直和水平調節。
▲滑動區域的減摩材料
▲滾輪瞬時剎車，安全性高
▲反轉側液壓驅動
▲移動控制面板站，低壓控制
▲移動控制按鈕，方便
|
W11SNC-80x3000 |
|
上輥的額定壓力 |
Ton |
1050 |
|
工作溫度 |
|
At natural temperature |
|
板材屈服極限 |
MPa |
245 |
|
Zui高 |
彎板 |
(mm) |
80 |
|
預彎曲 |
70 |
|
彎板寬度 |
3000 |
|
Zui小.軋制直徑. Zui大尺寸 |
(mm) |
2400 |
|
滾軸直徑 |
上 |
mm |
780 |
|
底部 |
mm |
460 |
|
工作輥 |
材料 |
42CrMo |
|
硬度 |
(HB) |
260-300 |
|
感應淬火輥 |
YES |
|
輥輪廓 |
crown |
|
提升模式 |
hydraulic |
|
下輥中心距 |
mm |
880 |
|
托輥直徑 |
mm |
460 |
|
托輥調整方式 |
|
motorized |
|
滾動速度 |
m/min |
3.5 |
|
上輥下降速度 |
mm/min |
120 |
|
上輥上升速度 |
mm/min |
200 |
|
上輥支撐方式 |
|
Self aligning roller bearing |
|
下輥驅動方式 |
|
motor + reducer + breaker |
|
上輥水平移動方式 |
|
motor+ warm gear |
|
上輥水平移動超速 |
mm/min |
100 |
|
上輥同步精度/精度 |
±(mm) |
≤0.20 |
|
上輥移動精確/準確 |
±(mm) |
≤0.20 |
|
上輥重新定位精確/準確 |
±(mm) |
≤0.20 |
|
上輥動作控制 |
PLC + transducers |
|
錐形彎曲裝置 |
YES |
|
功率特征 |
380V/50Hz/3phase |
|
控制系統 |
控制方式 |
PLC control + moving controller |
|
顯示位置和位移 |
LCD |
|
可編程邏輯控制器 |
OMRON |
|
電氣零件系統 |
SIEMNENS |
|
主動力馬達 |
(KW) |
130 |
|
液壓馬達 |
(KW) |
90 |
|
臥式電機 |
(KW) |
37 |
|
托輥電機 |
(KW) |
15 |
|
液壓系統 |
Zui高 .工作壓力 |
(MPa) |
19.5 |
|
閥 |
YUKEN |
|
密封 |
VALQUE |
|
電氣和液壓過載保護 |
YES |
|
建筑鋼材材料 |
Q235 |
|
大鈑金直徑的側面支撐 |
可選的 |
|
大鈑金直徑的中央支撐 |
可選的 |
|
喂料臺 |
可選的 |
|
油冷卻器系統 |
可選的 |
