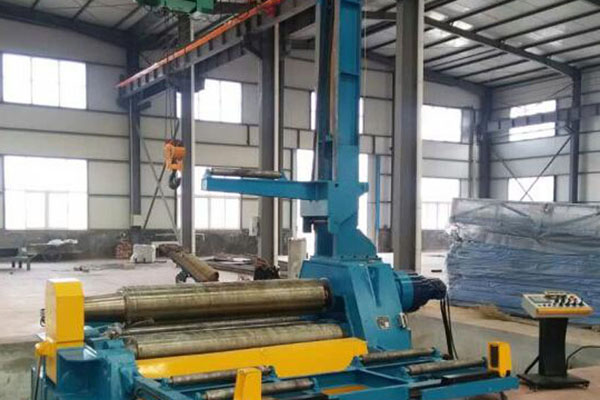

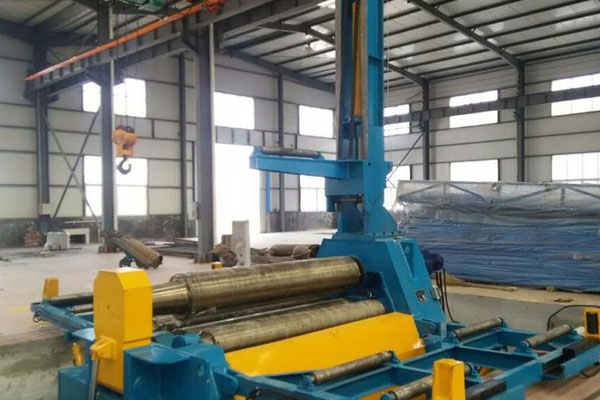

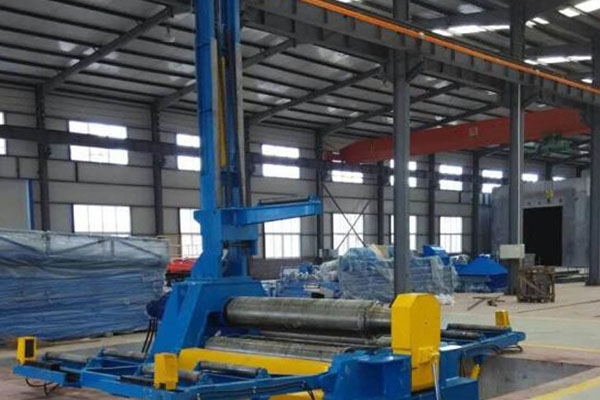

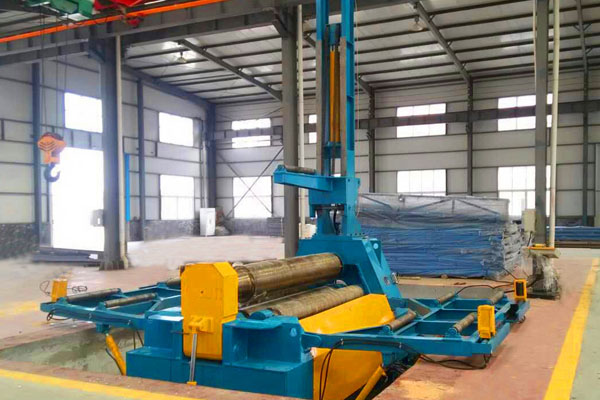

W12NC-30x2500 四輥卷板機是一種雙夾板彎板機。 每個輥都是Du立驅動的。 滾子直線導軌涂有減摩材料，無需維護，適合重型負載，定位平穩穩定。 滾子上裝有調心滾子軸承。 所有合金鋼輥均經過感應淬火和熱處理。 經過感應淬火處理后，所有的輥都將被研磨和拋光。
參數
|
規格 |
|
Zui高 |
Thk. 彎板 |
(mm) |
30 |
|
Thk. 預彎曲 |
25 |
|
彎板寬度 |
2500 |
|
滾筒有效長度 |
(mm) |
2600 |
|
板的屈服強度 |
(MPa) |
235 |
|
Zui小 卷軸直徑 Zui大尺寸 |
(mm) |
800 |
|
輥軸直徑 |
上 |
(mm) |
450 |
|
底部 |
410 |
|
側 |
360 |
|
滾軸 |
材料 |
42CrMo |
|
硬度 |
(HB) |
220-260 |
|
感應淬火輥 |
YES |
|
輥輪廓 |
crown |
|
提升模式 |
hydraulic |
|
提升同步精度/準確性 |
±(mm) |
0.2 |
|
所有軸承品牌錐形彎曲裝置 |
自調心滾子軸承 |
|
錐形彎曲裝置 |
YES |
|
駕駛模式 |
Motor + reducer |
|
控制系統 |
控制方式 |
NC |
|
顯示位置和位移 |
LCD |
|
可編程邏輯控制器 |
SIEMENS |
|
電氣零件系統 |
SIEMNENS |
|
板彎曲速度 |
(m/min) |
about 3.5 |
|
下輥下降/上升速度 |
(mm/min) |
About 160 |
|
側輥下降/上升速度 |
(mm/min) |
About 300 |
|
主動力馬達 |
(KW) |
30 |
|
液壓系統 |
Zui高 工作壓力 |
(MPa) |
22 |
|
閥 |
YUKEN |
|
密封 |
VALQUE |
|
電氣和液壓過載保護 |
YES |
|
建筑鋼材材料 |
Q235 |
|
大鈑金直徑的側面支撐 |
可選的 |
|
大鈑金直徑的中央支撐 |
可選的 |
|
喂料臺 |
可選的 |
|
油冷卻器系統 |
可選的 |
特征：
-安裝在機器立柱上的高負荷線性滑動導軌，用于下輥和側輥平移
-電子并行控制系統
-滾筒同步和平衡控制完全由電子控制
-側滾輪和下滾輪可傾斜控制，正向或負向
-錐形設備
-由Du立液壓馬達驅動的滾子
-滑動區域的減摩材料
-滾輪瞬時制動，安全性高
-反向液壓驅動-移動控制面板站，帶低壓控制
-移動控制按鈕，方便操作員
可選的：
-垂直板支撐裝置
-側板支撐裝置
