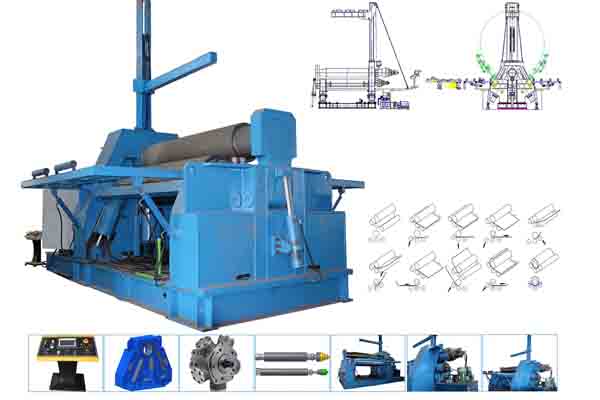

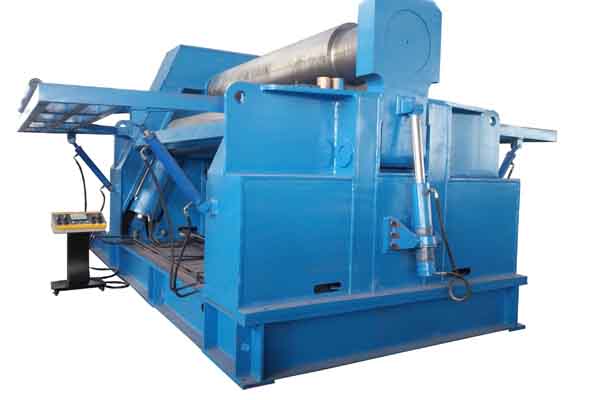

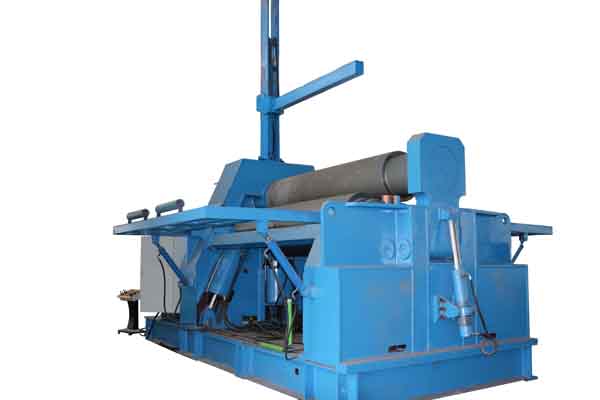

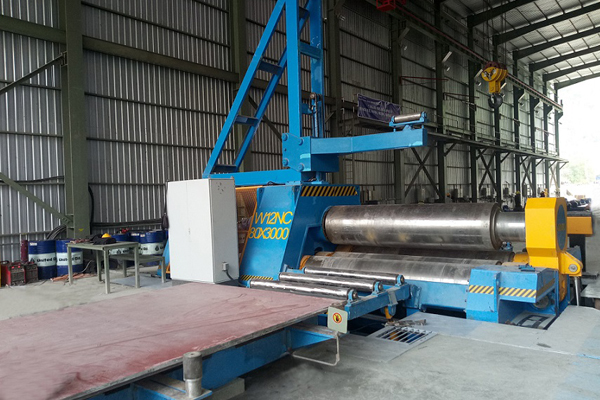

W12NC-60x3000四輥卷板機是一種雙夾板彎板機。上下輥都是Du立驅動的。軸座直線導軌涂有減摩材料，無需維護，適合重型負載，定位平穩穩定。滾子上裝有調心滾子軸承。所有合金鋼輥均經過感應淬火和熱處理。經過感應淬火處理后，所有的輥都將被研磨和拋光。
參數
|
規格 |
|
Zui高 |
Thk. 彎板 |
(mm) |
60 |
|
Thk. o預彎曲 |
50 |
|
彎板寬度 |
3000 |
|
滾筒有效長度 |
(mm) |
3100 |
|
板的屈服強度 |
(MPa) |
235 |
|
Zui小 卷軸直徑 Zui大尺寸 |
(mm) |
1800 |
|
輥軸直徑 |
上 |
(mm) |
680 |
|
底部 |
660 |
|
側 |
520 |
|
滾軸 |
材料 |
42CrMo |
|
硬度 |
(HB) |
240-286 |
|
感應淬火輥 |
YES |
|
輥?zhàn)虞喞?/P> |
crown |
|
提升模式 |
hydraulic |
|
提升同步精度/準確性 |
±(mm) |
0.2 |
|
所有軸承品牌 |
Self aligning roller bearing |
|
錐形彎曲裝置 |
YES |
|
駕駛模式 |
Motor + reducer |
|
控制系統 |
控制方式 |
NC |
|
顯示位置和位移 |
LCD |
|
可編程邏輯控制器 |
OMRON |
|
電氣零件系統 |
SIEMNENS |
|
板彎曲速度 |
(m/min) |
about 3.5 |
|
下輥下降/上升速度 |
(mm/min) |
About 160 |
|
側輥下降/上升速度 |
(mm/min) |
About 260 |
|
主動力馬達 |
(KW) |
55 |
|
液壓系統 |
Zui高 工作壓力 |
(MPa) |
25 |
|
閥 |
YUKEN |
|
密封 |
VALQUE |
|
電氣和液壓過載保護 |
YES |
|
建筑鋼材材料 |
Q235 |
|
大鈑金直徑的側面支撐 |
可選的 |
|
大鈑金直徑的中央支撐 |
可選的 |
|
喂料臺 |
可選的 |
|
油冷卻器系統 |
可選的 |
特征
-安裝在機器立柱上的高負荷線性滑動導軌，用于下輥和側輥平移
-電子并行控制系統
-工作輥同步和平衡控制完全由電子控制
-側輥和下輥可變傾角控制，正向或負向
-錐形設備，可卷制錐形筒體

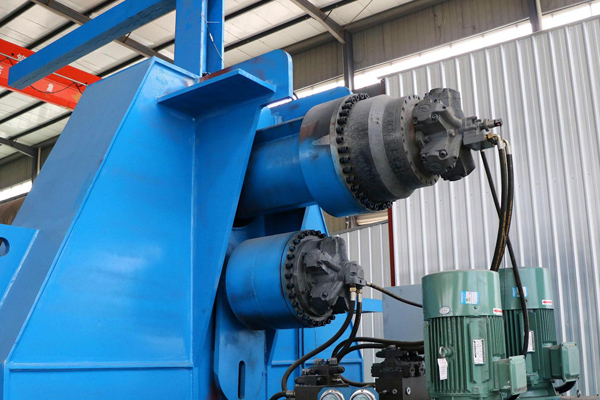

-由Du立液壓馬達驅動的輥?zhàn)?BR>-滑動區域的減摩材料
-工作輥瞬時制動，安全性高
-反向液壓驅動
-移動控制面板站，帶低壓控制
-移動控制按鈕，方便操作員
可選的：
-上支撐裝置（防止筒體下垂）
-側板支撐裝置
