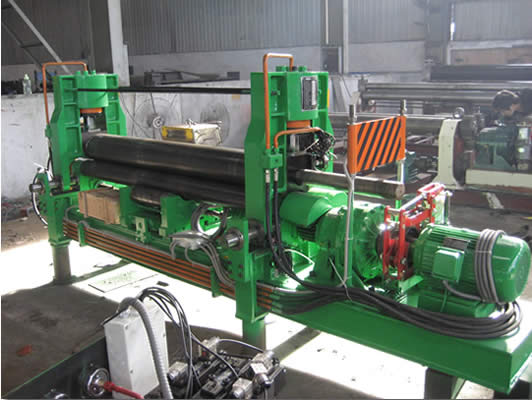

液壓自動卷圓機結構形式為三輥對稱式，上輥在兩下輥中央對稱位置通過液壓缸內的液壓油作用于活塞作垂直升降運動，通過主減速機的末級齒輪帶動兩下輥齒輪嚙合作旋轉運動，為卷制板材提供扭矩。規格平整的塑性金屬板通過液壓自動卷圓機的三根工作輥(二根下輥、一根上輥)之間，借助上輥的下壓及下輥的旋轉運動，使金屬板經過多道次連續彎曲，產生永久性的塑性變形，卷制成所需要的園筒、錐筒或它們的一部分。該液壓自動卷圓機缺點是板材端部需借助其它設備進行預彎。液壓自動卷圓機適用于卷板厚度在50mm以上的大型卷板機，兩下輥下部增加了一排固定托輥，縮短兩下輥跨距，從而提高卷制工件精度及機器整體性能。
| 規格型號 |
最大卷板厚度 |
最大卷板寬度 |
卷板速度(m/min) |
材料屈服期限(MPa) |
滿載卷板最小直徑 |
上輥直徑 |
下輥直徑 |
托輥直徑 |
兩下輥中心距 |
主電機功率(Kw) |
| W11-50×3000 |
50 |
3000 |
5 |
245 |
2000 |
580 |
480 |
|
750 |
30 |
| W11-60×3000 |
60 |
3000 |
5 |
245 |
2400 |
660 |
560 |
|
800 |
55 |
| W11-70×3000 |
70 |
3000 |
5 |
245 |
2800 |
710 |
400 |
400 |
800 |
55 |
| W11-80×3000 |
80 |
3000 |
5 |
245 |
2000 |
750 |
400 |
450 |
800 |
75 |
| W11-90×3000 |
90 |
3000 |
5 |
245 |
3600 |
820 |
420 |
450 |
850 |
75 |
| W11-100×3000 |
100 |
3000 |
5 |
245 |
4000 |
850 |
450 |
450 |
1000 |
90 |
| W11-110×3000 |
110 |
3000 |
5 |
245 |
4000 |
900 |
480 |
450 |
1000 |
90 |
| W11-120×3000 |
120 |
3000 |
5 |
245 |
4800 |
950 |
480 |
480 |
1080 |
55×2 |
